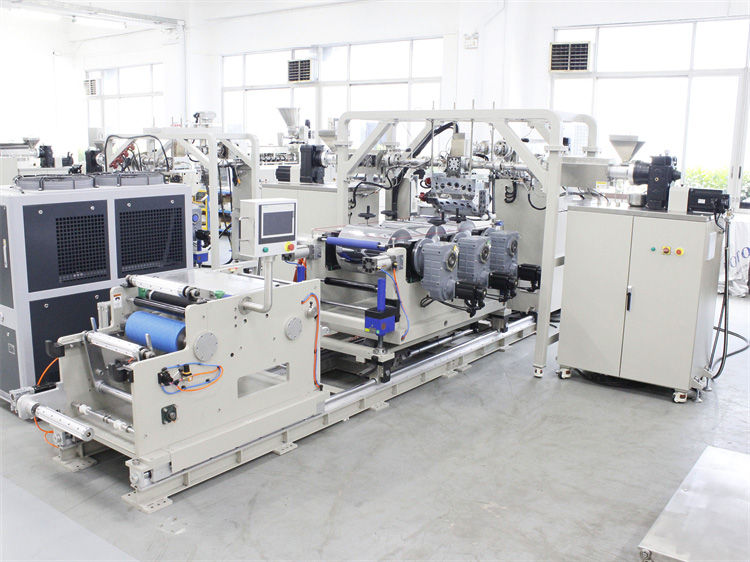

多层纳米复合薄膜 PP三层共挤流延膜试验机
-
广州普同为客户定制ABC单螺杆共挤流延膜试验机。主要用于纳米复合材料的研发与工艺优化。该设备可精准控制薄膜厚度，适用于光伏基膜、生物降解材料等领域的多层复合制备，提升材料性能与生产效率，支持纳米技术的产业化应用。
一、供货范围：
1
精密单螺杆挤出主机（25机2台、35机1台）
共叁台
2
流延模头（模内复合）
壹套
3
换网器
叁套
4
流延成型机
壹套
5
电仪控制
壹套
6
模温机
贰台
7
风刀
壹套
二、设备应用
纳米复合材料研发：通过共挤流延工艺制备多层纳米复合薄膜，优化材料阻隔性、力学性能等，适用于新能源或环保领域。
软包锂电池材料开发：铝塑膜是软包锂电核心材料，该设备可测试不同材料组合的耐电解液腐蚀性及冲深性能，推动国产化替代。
生物降解材料研究：如PLA等材料的共挤成型工艺优化，支持可降解包装或医疗薄膜的研发。
三、主要技术参数
1、单螺杆挤出机
主 要 技 术 性 能 指 标
最大产量
5（10）kg/h（视物料有变化）
螺杆最高转速
100rpm
主螺杆直径
Φ25（Φ35）mm 38CrMoAl-a
长径比L/D
28
机筒加热方式/数量
电加热/3；每区功率1500(2000)W
进料座冷却方式
循环软水；水压大于2kg
机筒冷却方式/数量
3区加热器配热电偶传感器，
料斗
不锈钢料斗
机筒工作温度
350℃
温度控制精度
±1℃
压力测量点
3个
熔体温度测量点
2个

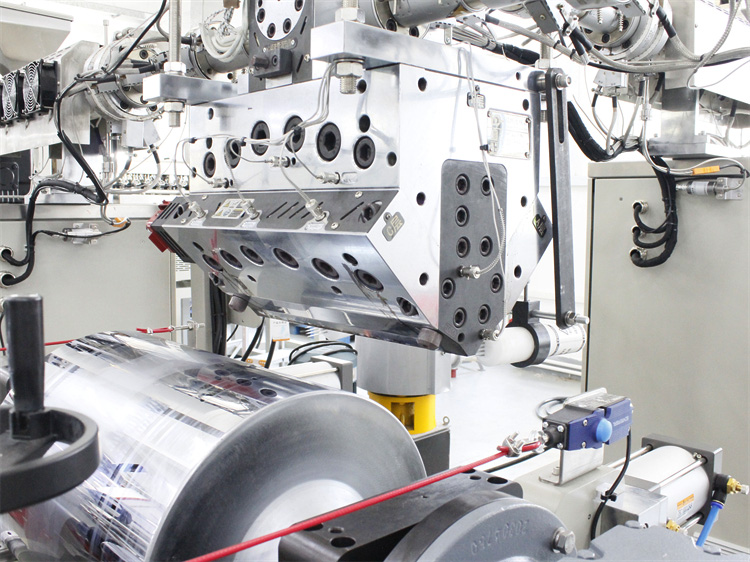

2、流延模头（内复合）
主 要 技 术 参 数
适用原料
PP
模头宽度
400mm
制品宽度
300 mm
制品厚度
0.03-0.1 mm A/B/C(可调比例范围：1:3:1)，厚薄公差5-7%
最高温度
350℃
温度控制精度
±1℃
3换网器
换网器
过滤精度： 10 微米
额定流量:20/50kg/h；
适用介质：PP 熔体

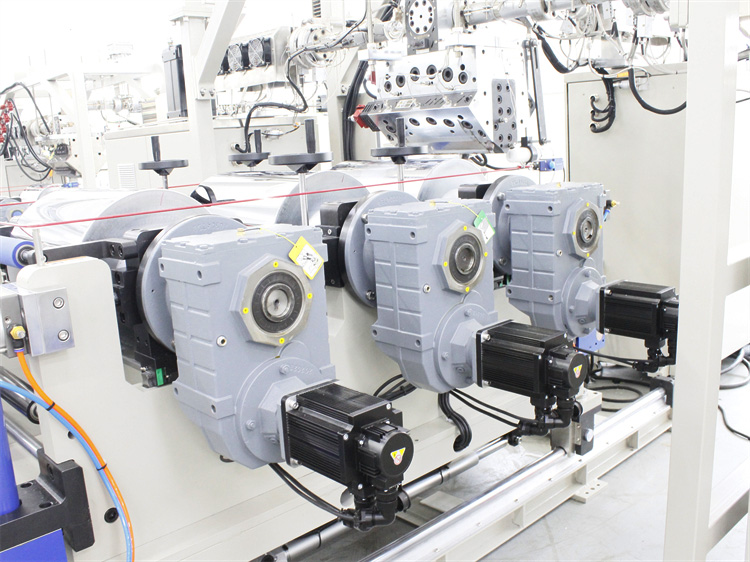

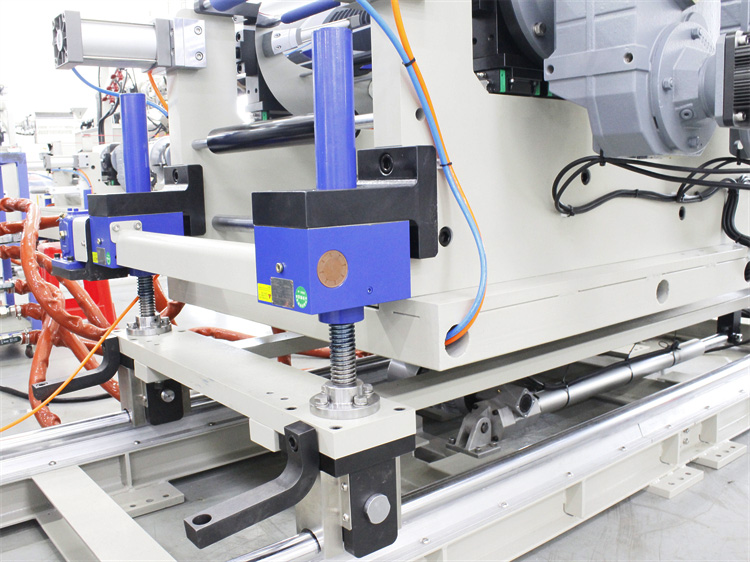

4、流延成型机
最大线速度
20m/min
流延辊直径
Φ400mm
流延辊宽度
500mm
冷却辊宽度
500mm
冷却辊直径
Φ400mm
辊加热、冷却
模温机2台
机架
国标型材、SUS304不锈钢
张力控制点
1个 张力控制的大小10KG,波动范围5-8%
纵切装置
1套，被动式切刀结构悬挂式刀片，可转动调节。透明安全罩
废边收卷装置
1套
功率
45kW
收卷装置
1套
除静电棒
收取最大直径：Φ300mm
收卷方式：摩擦收卷，张力控制器
张力控制点：1组
气张轴：76MM
5、电气控制柜
主 要 技 术 参 数
电柜
灰白色柜门，专用电器柜风扇及通风过滤器
控制系统
西门子PLC控制系统
触摸屏
西门10″触摸屏，TFT真彩LCD，旋转式操作盒
控制方式
PLC现场总线集中控制
低压电器
CE认证
安全设计
主电机过载、过流等故障报警、停机保护；
机头设有熔体压力及熔体温度显示，其中熔压与主电机联锁，实现超压故障报警、停机保护；
熔体泵电机过载、过流、熔体过压等故障报警、停机保护；
紧急停机按钮、急停拉索，安全接地
6、油温机
导热介质
油
加热方式
电加热
功率
6kW×3
